PiCAD®
(Piping Isometric CAD)
Rohrleitungsisometrien leicht gemacht:

Dieses Kurzvideo zeigt die intuitive Funktionalität von PiCAD®, einem leistungsstarken Add-on für BricsCAD®, das die Erstellung von Rohrleitungsisometrien revolutioniert. Erleben Sie, wie PiCAD® den Prozess vereinfacht:

• Rohre, Formteile und Armaturen einfach und schnell erstellen.
• Automatische Schweißnahtdokumentation für reibungsloses Projektmanagement generieren.
• Ihre Konstruktion in einer klaren und detaillierten 3D-Darstellung visualisieren.
• Arbeitspläne als PDF exportieren und drucken für einfache Weitergabe.
• Umfassende Material- und Schweißnahtlisten im Tabellenformat für effizientes Projektmanagement erzeugen.

Sehen Sie selbst, wie PiCAD® Zeit und Aufwand spart – bei höchster Präzision in Ihrem nächsten Rohrleitungsprojekt.

PiCAD® vereinfacht das Materialmanagement. Alle Bauteildaten werden beim Zeichnen erfasst und ermöglichen die Erzeugung detaillierter Stücklisten per Mausklick. Wählen Sie die Darstellung direkt in der Zeichnung oder exportieren Sie nach CSV – die Tabellendaten werden automatisch befüllt!

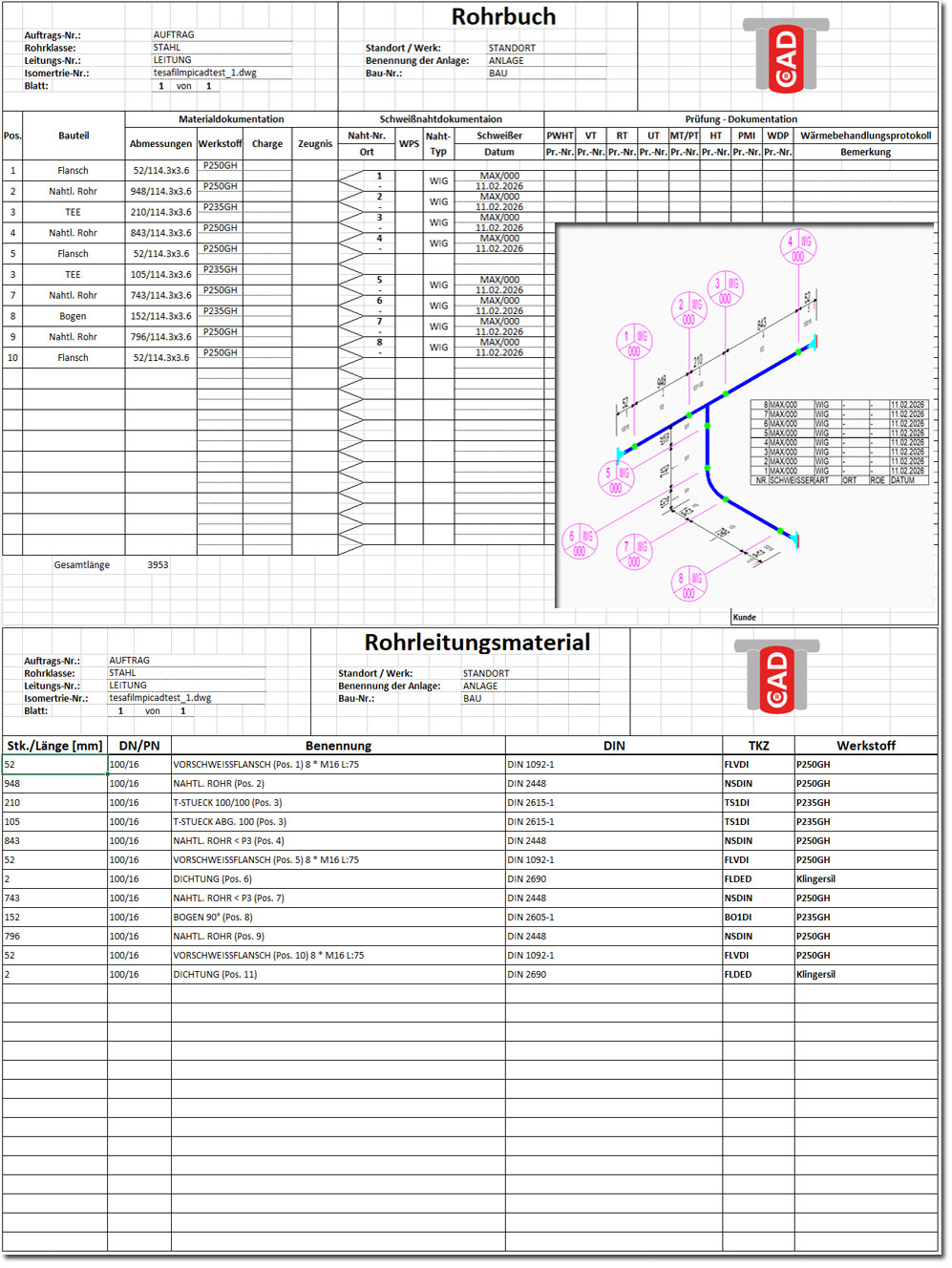

Präzision in jeder Naht: Automatische Schweißnahtdokumentation

In Hochdruckleitungen und Industrieanlagen ist eine Schweißnaht mehr als nur eine Verbindung – sie ist ein sicherheitsrelevanter Nachweis. PiCAD® verwandelt die aufwändige manuelle Schweißnahterfassung in einen nahtlosen, automatisierten Workflow.

Lückenlose Rückverfolgbarkeit für jede Isometrie

Unsere integrierte Rohrbuch-Funktion liefert einen vollständigen Prüfpfad für Ihr gesamtes Projekt:

• Nahtlose Korrelation: Jede Schweißnaht wird nummeriert und automatisch mit ihrer Position in der 3D-Isometrie verknüpft.
• Detaillierte Fertigungsdaten: Schweißverfahren (z. B. WIG/TIG), Schweißer-IDs, Daten und Materialchargen werden direkt aus der CAD-Umgebung erfasst.
• Prüfbereit: Vollständige Material- und Schweißnahttabellen, die den strengen Anforderungen technischer Prüfungen und des Qualitätsmanagements entsprechen.

Warum Profis PiCAD® wählen

Während andere nur Linien zeichnen, baut PiCAD® eine "Datenbank" auf. Vom ersten Rohrsegment bis zum abschließenden Prüfbericht – unsere Software stellt sicher, dass Ihre Dokumentation genauso präzise ist wie Ihre Konstruktion.

Wir sind stolz darauf, mit einigen der weltweit führenden Unternehmen aus Anlagenbau, Bauwesen, Energieversorgung und Petrochemie zusammenzuarbeiten:

BILFINGER, BP, DOLAN, EVONIK, HENKEL, OMV, PORR, ROEHM, ROLLS-ROYCE (RR), SHELL, STEULER KCH, STRABAG und viele mehr …

PiCAD® FAQ – Technische Einblicke für Profis

1. Wie funktioniert das automatische Rohrbuch (Schweißnahtdokumentation)?

PiCAD® erfasst automatisch jede Schweißnaht in der Zeichnung und verknüpft die Geometrie mit Metadaten wie Schweißverfahren (z. B. WIG/TIG), Materialchargen und Schweißer-IDs. Das Ergebnis ist eine prüffertige Tabelle, die direkt für technische Abnahmen exportiert werden kann.

2. Kann ich eigene SAP-Materialnummern integrieren?

Ja. PiCAD® ist für den Einsatz in Unternehmensumgebungen konzipiert, in denen SAP- oder ERP-Anbindung unverzichtbar ist. Sie können Ihre spezifischen SAP-Nummern Bauteilen wie Flanschen, Bögen und Rohren zuordnen – Ihre Stückliste ist damit jederzeit beschaffungsfertig.

3. Welche Daten werden bei der Lizenzaktivierung übermittelt?

Zum Schutz Ihrer Installation führt PiCAD® eine einmalige Registrierung von Workstation-ID und Benutzername durch. Wichtig: Es werden keinerlei persönliche Dateien oder private Daten abgerufen oder hochgeladen.

4. Was passiert, wenn unsere Unternehmens-Firewall die Aktivierung blockiert?

Sollte der automatische Upload durch eine Firewall blockiert werden, bietet PiCAD® automatisch eine manuelle E-Mail-Option an – so kann die Aktivierung ohne Beeinträchtigung Ihrer Sicherheitsrichtlinien abgeschlossen werden.

5. Gibt es eine mobile Version für den Einsatz vor Ort?

PiCAD® ist eine leistungsstarke CAD-Desktop-Lösung und verfügt zusätzlich über einen speziellen Tablet-Modus, mit dem Bauleiter und Prüfer direkt vor Ort auf Zeichnungen und Dokumentationen zugreifen können.
